Platinen ätzen Einleitung





Wenn man einmal angefangen hat Schaltungen selbst zu entwerfen, sei es für den Arduino oder einfach so, kommt irgendwann der Punkt, an dem man selbst eine Platine ätzen will. Der Vorteil einer geätzten Platine gegenüber einer Lochrasterplatine ist, dass man eine komplexere Schaltung aufbauen kann, es viel sauberer aussieht und man auch SMD Bauteile verwenden kann.

Der erste Schritt für die Herstellung einer Platine ist das erstellen des Layouts. Das könnt ihr z.B. mit der kostenfreien Version von Eagle tun. Alternativ finde ich auch Sprint Layout sehr gut und einsteiger freundlich. Allerdings ist es nicht kostenlos, aber auch wirklich nicht teuer.
Ich gehe aber in diesem Tutorial nicht auf das erstellen eines Layouts ein, da ihr dafür im Netz auch haufenweise gute Anleitungen findet.




Verschiedene Methoden



Es gibt zwei Möglichkeiten, wie man nun sein Layout auf die Platine bekommt.


1. Direkt-Toner-Methode
Hier wird das Layout mit einem Laserdrucker auf beschichtetes Papier (z.B. eine Seite aus dem Reichelt Katalog) gedruckt und dann mit einem Bügeleisen auf die Platine aufgebügelt. Bei dieser Mothode wird eine Epoxyd Platine mit Kupferbeschichtung, ohne Fotolack (z.B. Reichelt EPCU 160X100) verwendet. Wenn der Toner auf die Kupferseite übertragen wurde, schützt er das Kupfer beim ätzen und so bleibt das Layout auf der Platine erhalten.


2. Fotopositive-Methode (UV Belichtung)
Bei diesem Verfahren wird wird das Layout mit einem Laser oder Tintenstrahldrucker auf eine Overhead Folie gedruckt und auf eine Epoxyd Platine mit Fotobeschichteter Kupferschicht (z.B.  Reichelt BEL 160X100-1)übertragen. Die Fotoschicht wird mittels UV Licht und der Overheadfolie "belichtet" und kann dann mit Entwickler behandelt werden bevor die Platine final geätzt wird.


Ich widme mich aber im Tutorial der zweiten Methode, da ich persönlich keine so guten Ergebnisse mit der Direkt-Toner-Methode erzielt habe. Das kann aber an meinem Laserdrucker, am verwendeten Papier oder der Temperatur des Bügeleisens liegen.
Falls ihr lieber die Direkt-Toner-Methode testen wollt, gibt es hier ein gutes Tutorial.
Alternative gibt es hier noch eine Methode mit Overhead Folie und aufbügel. Das habe ich selbst aber nie getestet.




Teileliste
  • Overhead Folie
  • UV Belichtungsgerät (Es gibt sehr viele Anleitungen im Netz, um das günstig selbst zu bauen)
  • Epoxyd Platine mit Fotolack (ich rate zu Qualitätsplatinen von Bungard)
  • Entwickler (Ätznatron)
  • Ätzmittel (Natriumpersulfat)
  • Thermometer (Ätzmittelresistent, z.B. Glasthermometer)
  • Glasschüssel oder Kunststoffschüssel über Wasserbad
  • Aceton (gibts im Baumarkt)
  • Gummihandschuhe
  • Schutzbrille





ACHTUNG!!!

Sicherheit
Beim Arbeiten mit Chemikalien sollte man sich dessen bewusst sein, was man tut. Man sollte immer seine Augen schützen. Durch den Umgang mit Oxidationsmitteln (Ätzmittel) und Laugen (Entwickler) sind die Hände ebenfalls gefährdet und sollten durchGummihandschuhe (Einmalhandschuhe) geschützt werden! Bitte beachtet die Sicherheitshinweise auf den Verpackungen der Chemikalien genau. Es ist auch ratsam seine Kleidung zu schützen, da diese bei Kontakt mit Chemikalien Schaden nehmen kann.

Entsorgung
Wohin am Ende mit den verbrauchten Chemikalien? In vielen Fällen gibt es in der Nähe eine Schadstoffannahmestelle der Städte und Landkreise. Außerdem fahren vielerorts Schadstoffsammelmobile mehrmals im Jahr durch die Ortschaften. Termine werden in den Tageszeitungen bekannt gegeben. Gibt es keine solche Annahmestelle, dann bleibt nur die teure Entsorgung als Sondermüll.



1. Layout ausdrucken

Um später ein gutes Belichtungsbild zu erhalten, ist ein ordentlicher Layout-Ausdruck unverzichtbar. Das kann allerdings ein paar Anläufe brauchen.
Zuerst müsst ihr die Optionen eures Druckers anpassen.

    • Eine möglichst hohe Auflösung( hohe DPI Zahl) ist wichtig um feine Strukturen sauber darstellen zu können
    • Die Papiersorte sollte auf Folie umgestellt sein
    • Das Layout muss möglichst Blickdicht sein. Dazu ist es oft nötig den Tonerauftrag, also die Menge des verwendeten Toners zu erhöhen.

Bei den Einstellungen müsst ihr evtl. etwas spielen, da jeder Drucker und Toner anders ist.

Wenn der Ausdruck nicht ganz blickdicht wird, druckt es am besten zwei mal aus und schneidet sie zu.
Jetzt muss man die Layouts ganz genau übereinander legen und sie mit Tesa gegen Verrutschen fixieren. So sollte das Ergebnis auch stimmen. (Mein Drucker bekommt es auch nicht ganz Blickdicht und ich verwende ein zweilagiges Layout).


Platinen Tut 001     Platinen Tut 002     Platinen Tut 003





2. Platine belichten

Legt das Layout in den UV Belichter. Achtet darauf das ihr es richtig herum einlegt. Es muss SPIEGELVERKEHRT auf die Platine aufgebracht werden.


Patinen Tut 005     Patinen Tut 006     Patinen Tut 007

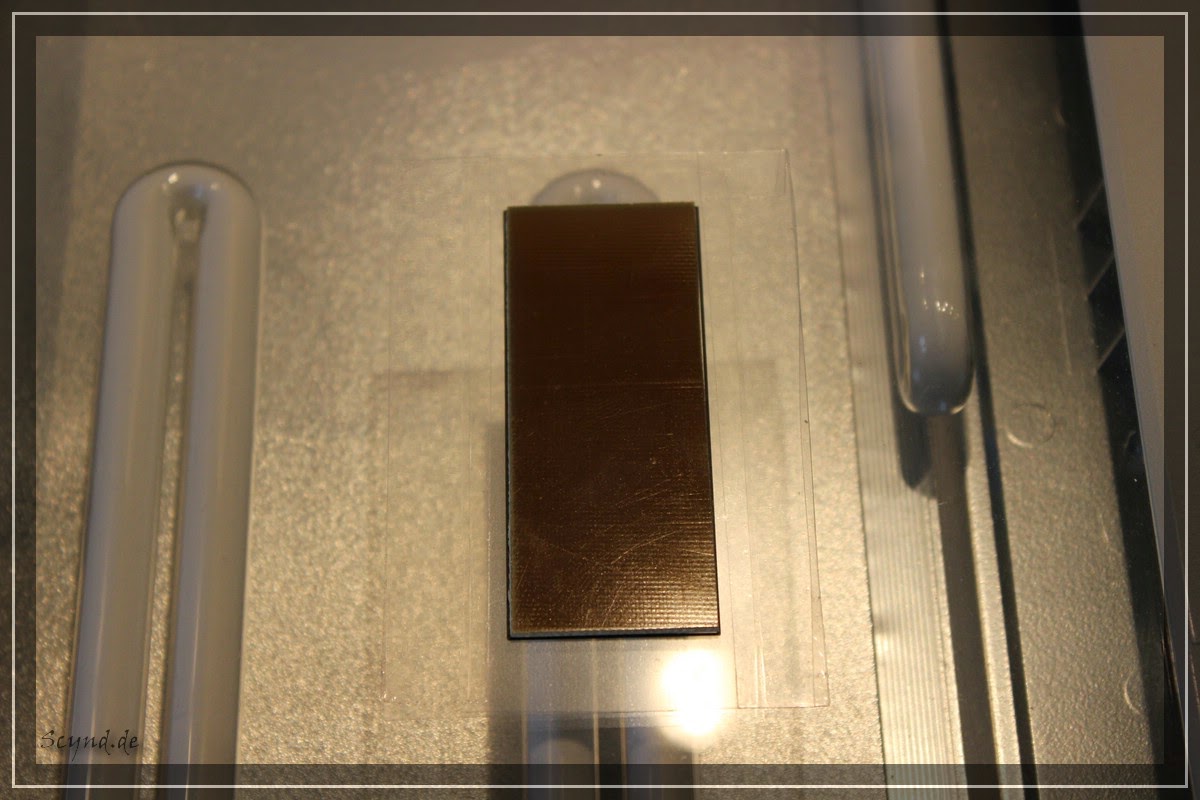

Nun kann die Schutzfolie von Platine entfernt werden und mit der Kupferseite genau auf dem Layout ausgerichtet werden. Achtet darauf, dass die Platine genug Anpressdruck auf das Layout hat, damit das Belichtungsbild nachher sauber ist, ggf die Platine mit etwas beschweren.


Patinen Tut 008     Patinen Tut 009     Patinen Tut 010


Die Belichtungszeit hängt von eurem Belichtungsgerät ab, das müsst ihr das erste mal testen. Bei mir sind es ca. 3 Minuten.




3. Entwicklerbad

Bereitet euch am besten vor dem Belichten das Entwicklerbad vor. Mischt dazu nach Herstellerangaben das Ätznatron mit Wasser an und gebt soviel in eine Schüssel, dass die Platine nachher bedeckt ist. Das Entwicklerbad sollte eine Temperatur von 20 - 25°C haben.


Patinen Tut 004     Patinen Tut 011     Patinen Tut 012


Überschüssigen, ungebrauchten Entwickler könnt ihr ohne Probleme in einem Einmachglas mit Deckel aufbewahren. Achtet aber darauf, dass das Glas immer verschlossen ist, da der Entwickler Wasser zieht und sonst unbrauchbar wird.




4. Platine entwickeln

Legt nun die Belichtete Platine mit der Kupferseite nach oben in das Entwicklerbad. Nach kurzer Zeit sollte das Layout sichtbar werden.

Patinen Tut 013

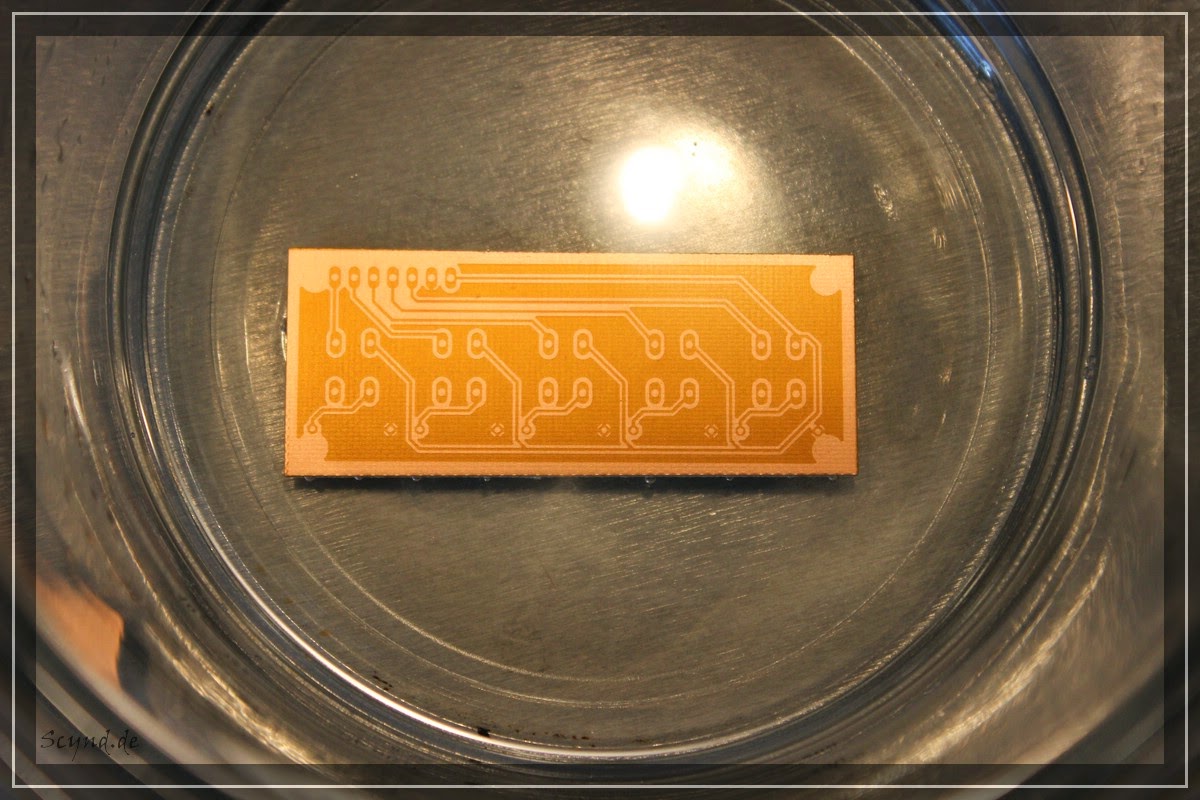

Die Platine muss immer ein bisschen bewegt werden, damit der Fotolack weggespült wird. Nach ca. 1-2 Minuten sollte das blanke Kupfer an den belichteten Stellen zu sehen sein.


Patinen Tut 014


Jetzt kann die Platine entnommen werden und unter fließendem Wasser abgewaschen werden.


Patinen Tut 015






5. Ätzbad

Als Ätzmittel nehme ich Natriumpersulfat, da es klar und einfach zu handhaben ist. Ich benutze einen Glasmessbecher, den ich in einem Wasserbad erhitze und auf Temperatur halte.
Jetzt wird das Ätzbad nach Herstellerangaben angerührt. Ein halber Liter sollte locker reichen, je nachdem was für ein Gefäß man benutzt (ich habe ca. 250ml benutzt). Die Platine muss dabei komplett im Ätzbad versinken können. Nun muss es noch auf auf 40 - 50°C erwärmt werden. Am besten nehmt ihr ein Glasthermometer um die Temperatur zu überwachen (ich habe mir zur Temperaturkontrolle ein Thermometer aus einem Ardruino, einem DS18B20 Temperatursensor den ich Ätzmittelsresisten gemacht habe und einem LCD Display gebastelt).


Patinen Tut 016     Patinen Tut 017     Patinen Tut 018



Patinen Tut 019     Patinen Tut 020


Nicht wundern warum meine Ätzflüssigkeit blau ist, ich habe keine frische angemischt, sondern schon einmal benutzte verwendet. Durch das gelöste Kupfer wird sie blau.
Die Gabeln sind nur als Abstandshalter unter dem Glasmessbecher, damit er nicht unten im Topf aufsitzt. ;)




6.Platine ätzen

Die Platine kann jetzt mit der Kupferseite nach oben in das Ätzbad gelegt werden. Die Ätzzeit kann so schon gute 30 Minuten dauern.
Kontrolliert immer wieder wie weit die Platine ist und bewegt sie etwas im Ätzbad, damit das Kupfer weggespült wird.


Patinen Tut 021     Patinen Tut 022     Patinen Tut 023

Patinen Tut 024


Ist die Platine fertig geätzt, spült man sie ordentlich mit lauwarmen Wasser ab und trocknet sie.


Patinen Tut 025     Patinen Tut 026     Patinen Tut 027


Ich bewahre das gebrauchte Ätzmittel in einer Glasflasche mit Deckel auf. Aber Achtung, man kann es nicht beliebig oft verwenden.


Patinen Tut 028




7. Löcher bohren

Nun werden noch die Löcher für die Bauteile gebohrt. Normalerweise nimmt man dafür einen 0,8mm Bohrer.
Ich mache das ganze immer mit meinem Dremel und dem passendem Bohrständer.


Patinen Tut 029     Patinen Tut 030     Patinen Tut 031

Patinen Tut 032     Patinen Tut 033


Zum Schluss ,muss noch der restliche Fotolack, der sich auf den Leiterbahnen befindet gründlich entfernt werden, da sich sonst das Lötzinn nicht mit der Kupferschicht verbindet. Das macht man am besten mit Aceton und einem Lappen. Alternativ kann man ihn auch vorsichtig mit Stahlwolle abschleifen.
So, das war es auch eigentlich schon. Nun kann man seine selbst geätzte Platine bestücken.


 Das war es auch schon  fertig
